Nd:YAG-Laser

Economy Diode

Die hohe Leistungsfähigkeit und Zuverlässigkeit der Laser basiert auf einem kurzen Resonator, der eine hervorragende Strahlqualität und somit eine scharfe und genaue Markierung auf Metallen, Kunststoffen, Keramiken und anderen Materialien ermöglicht. Die Laser sind mit einer thermoelektrischen Luftkühlung ausgestattet, die keine wartungsanfälligen Luft/Wasser- oder Wasserkühlungen erfordert und dem Anwender kostspielige Wartungsarbeiten und Ausfallzeiten erspart.

Das System ist eine Lösung der Laserschutzklasse 4. Für einen Betrieb der Laserschutzklasse 1 bietet ACI alle Lasersysteme auch mit verschiedenen Schutzgehäusen an. Damit können die Lasersysteme als Handarbeitsplatz oder als Integrationselement in einer automatisierten Anlage genutzt werden.

Anwendungen

Passende Laserstationen

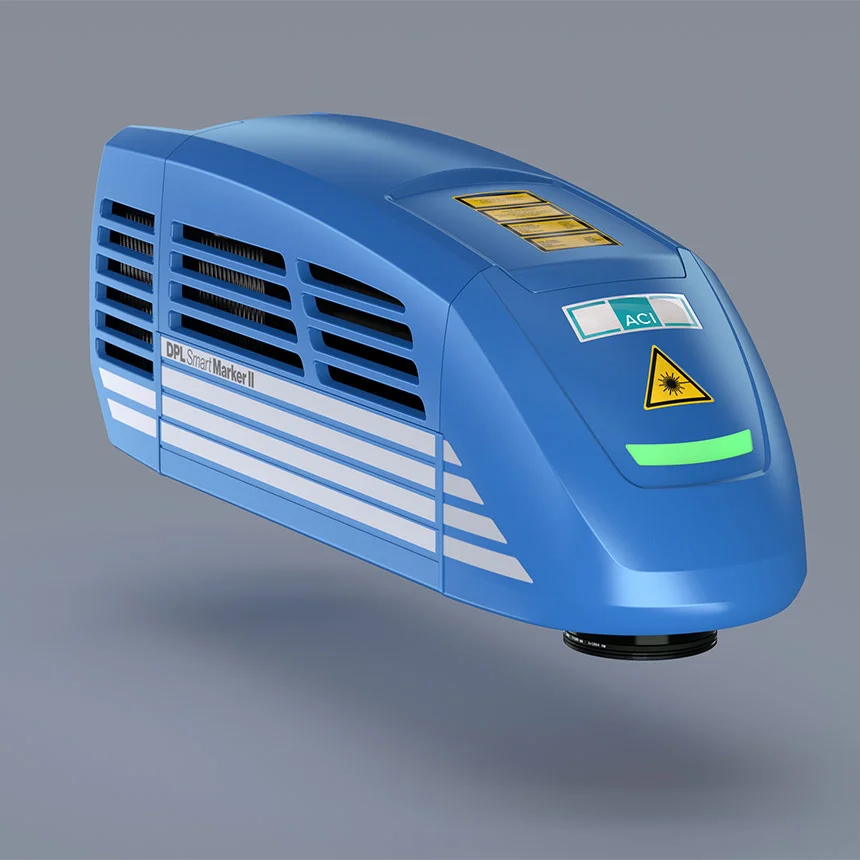

Nd:YAG-Laser DPL Smart Marker der Economy Diode Serie

Technische Daten

	DPL Smart Marker I	DPL Smart Marker II
Laserart	Nd:YAG	Nd:YAG
Laserleistung	4 W	10 W
Wellenlänge	1.064 nm	1.064 nm
Betriebsart	gepulst	gepulst
Strahlqualität	M² < 1,5	M² < 1,5
Laserklasse	4, optional 1	4, optional 1
Maße (L x B x H)	654 x 201 x 237 mm	654 x 201 x 237 mm
Gewicht	15 kg	16 kg
Schnittstellen	USB	USB
Funktionale Sicherheit gem. DIN EN ISO 13849-1	Ple	PLe

Materialien

Material und Verfahren	DPL Smart Marker I	DPL Smart Marker II
Metall anlassen
Metall gravieren
Metall abtragen
Kunststoff aufschäumen
Kunststoff karbonisieren
Kunststoff gravieren
Folienabtrag
Folien-Farbumschlag
Glas
Keramik
Holz, Papier, Leder

Features

100% luftgekühlt
Geringe Leistungsaufnahme
Geringe Betriebskosten
Ansteuerung mit externem PC
Integrationsanschlüsse für Fertigungslinien vorhanden
Wahlweise verschiedene Objektive für unterschiedliche Beschriftungsfeldgrößen

Software

Die Steuerung des Lasersystems erfolgt über unsere hauseigene Lasersoftware Magic Mark. Sie ermöglicht die Beschriftung von Werkstücken mit Texten, Grafiken, Codes (DataMatrix-Codes, Barcodes), Seriennummern und Logos. Auch ansatzfreie Umfangsbeschriftungen an rotationssymmetrischen Bauteilen können realisiert werden. Eine intelligente Rechteverwaltung unterstützt die Einrichtung verschiedener Bedienergruppen. So kann das Lasersystem auf die jeweiligen Nutzeranforderungen angepasst werden. Der vollautomatische Betrieb mit einem Datenaustausch zu verschieden Datenquellen ist beim Einsatz in automatisierten Fertigungslinien problemlos möglich. Optional kann Magic Mark mittels Plugins, wie dem Code- oder Script-Modul, in seinen Funktionen erweitert werden.

Mehr zur Magic Mark

Funktionale Sicherheit

Alle Lasersysteme sind gemäß den Anforderungen der funktionalen Sicherheit mit einem nach EN ISO 13849 zertifizierten Safety Device (SD) ausgestattet und garantieren dem Anwender somit höchstmöglichen Schutz vor Fehlfunktionen und einen sicheren Zustand seines Lasersystems. (EN 13849 PLe Kat. 4).

.acc-block .acc-box .content { font-size: 18pt; line-height: 26pt; opacity: 1 !important; visibility: visible !important; max-height: inherit !important; } .acc-block .acc-box .content-area { padding-bottom: 20px !important; padding-top: 20px !important; }

Graues Zaehlergehaeuse eines Thermischen Energiezaehlers mit Laserbeschriftung

Economy Diode

Applikationen

Ziel der Beschriftung eines Produkts oder Bauteils ist das Erzeugen einer Kennzeichnung, die dauerhaft, kontrastreich und hochauflösend ist. Darüber hinaus soll sie das Material nur minimal beanspruchen oder in seinen Eigenschaften verändern. Diese Anforderungen werden von den Lasersystemen der Serie Economy Diode optimal erfüllt.
