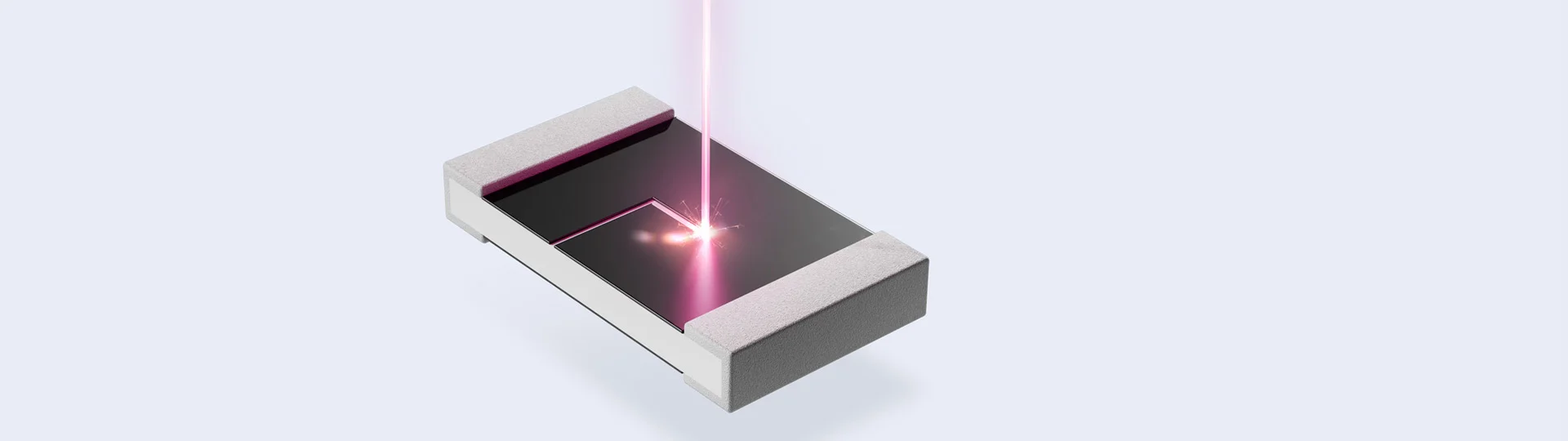

L’ajustage au laser, également appelé alignement au laser, est un processus dans lequel les composants électroniques (par exemple, les résistances) et les circuits sont alignés ou ajustés à l’aide de modifications induites par le laser. En règle générale, les résistances (à couche épaisse ou mince) d’un circuit sont influencées par le laser de manière à ajuster la valeur de la résistance individuelle ou du circuit entier. La condition préalable à l’exécution d’un tel processus de découpage au laser est un système laser approprié qui peut être contrôlé avec une précision d’impulsion en le connectant à la technologie de mesure. Le système laser est associé à un système de vision pour positionner le faisceau laser avec une grande précision et permettre ainsi un excellent alignement.
Différentes formes de découpe sont utilisées dans la pratique pour le découpage ou l’alignement au laser. La coupe serpentine, fréquemment utilisée, se caractérise par une grande plage de coupe et remplace avantageusement les coupeuses mécaniques. Outre leur taille réduite et leur coût inférieur à celui des potentiomètres de réglage, les résistances réglées au laser se caractérisent par une plus grande stabilité à long terme. Les applications de réglage les plus fréquentes sont l’ajustement de la courbe caractéristique des capteurs électroniques, l’ajustement à la distance de commutation nominale des détecteurs de proximité ou la linéarisation des amplificateurs de mesure dans les techniques médicales et de mesure.

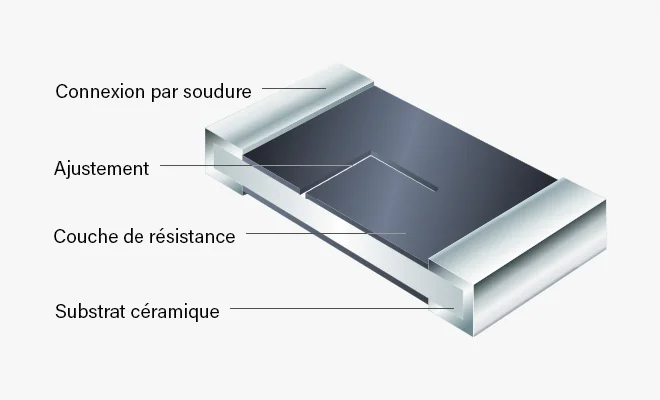

L’ajustage laser permet de régler avec précision les résistances et les circuits. Des résistances individuelles ou des zones spécifiques d’un circuit peuvent être ajustées avec précision en déviant sélectivement les miroirs de balayage du laser. Cela se fait sans endommager le corps de base en céramique en enlevant la couche de résistance ou en réduisant la conductance spécifique par une coupe au laser.
Le processus de découpage est contrôlé en temps réel et arrêté dès que les propriétés souhaitées sont atteintes. Les dernières données de position obtenues sont automatiquement sauvegardées, de sorte que la coupe de découpage peut être poursuivie si nécessaire. L’objectif est d’ajuster précisément la valeur de la résistance avec un minimum d’écart.

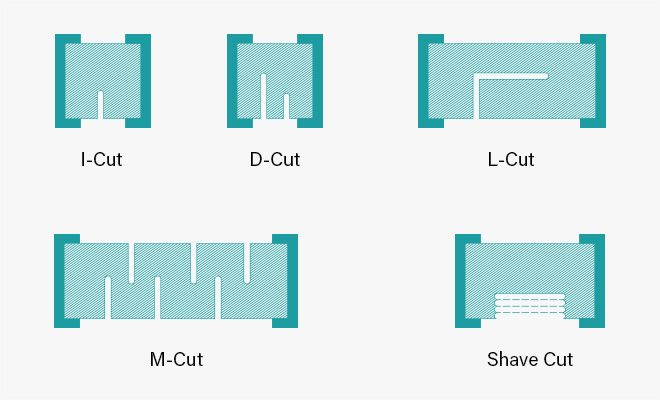

Dans la pratique, différentes géométries de coupe sont utilisées pour obtenir une linéarité optimale de la plage de réglage des résistances rectangulaires. Ces coupes éprouvées garantissent un ajustement précis et efficace des valeurs de résistance.
