Laser à fibre

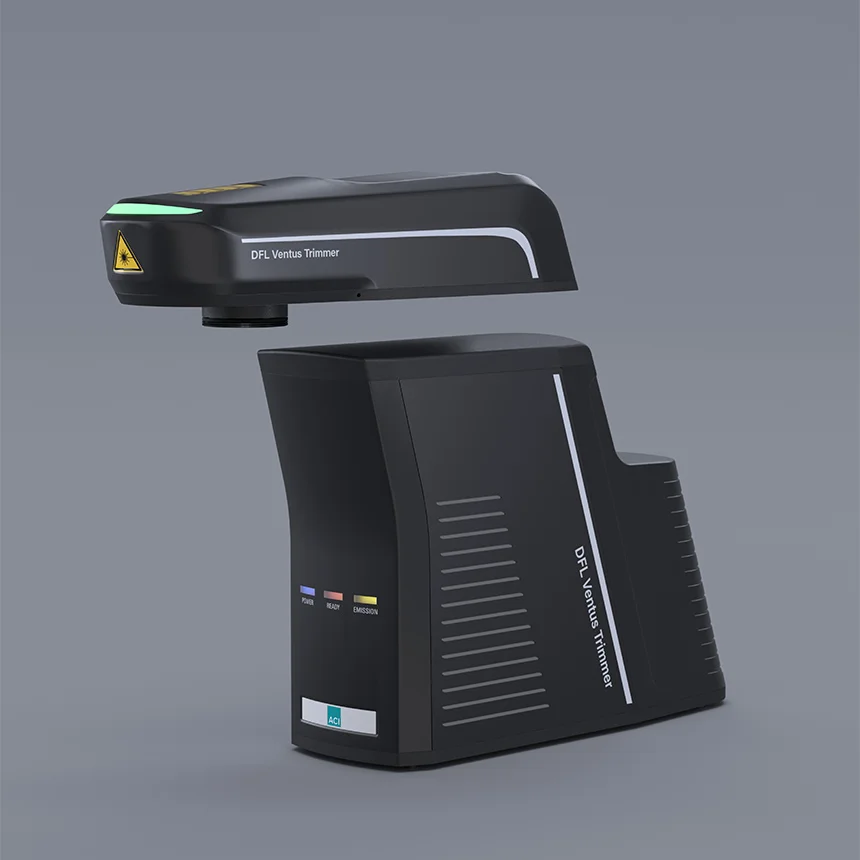

Le DFL Ventus Trimmer est un appareil laser innovant basé sur un laser à fibre dopée à l’ytterbium. Il comporte une unité d’alimentation refroidie par air et une tête laser avec un système de vision AOI intégré. L’unité d’alimentation est équipée d’une interface de module de coupe qui permet la communication avec la technologie de mesure.
Le système de vision AOI ofrece una resolución óptica de 10 µm/píxel con un tamaño de imagen de 9 x 9 mm². Les miroirs du scanner peuvent être utilisés pour détecter et découper des résistances individuelles ou des parties d’un circuit. Le plug-in AOI permet l’acquisition et le traitement d’images à l’aide d’un seul logiciel qui contrôle l’ensemble du processus de découpage.
Tous les systèmes laser sont équipés d'un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l'utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).
Les composants résistifs sont parfois adaptés à l'application directement dans les circuits dans lesquels ils sont mis en œuvre. La conductance exacte de la résistance est réalisée par ce que l'on appelle le réglage passif. Les paramètres fonctionnels d'un groupe de commutation sont réalisés au moyen d'un réglage actif. Le rayon laser enlève la couche de résistance sans endommager le corps de base en céramique, ou bien la conductance spécifique est réduite par une découpe laser ciblée dans le matériau de la résistance et la valeur de la résistance est augmentée.
