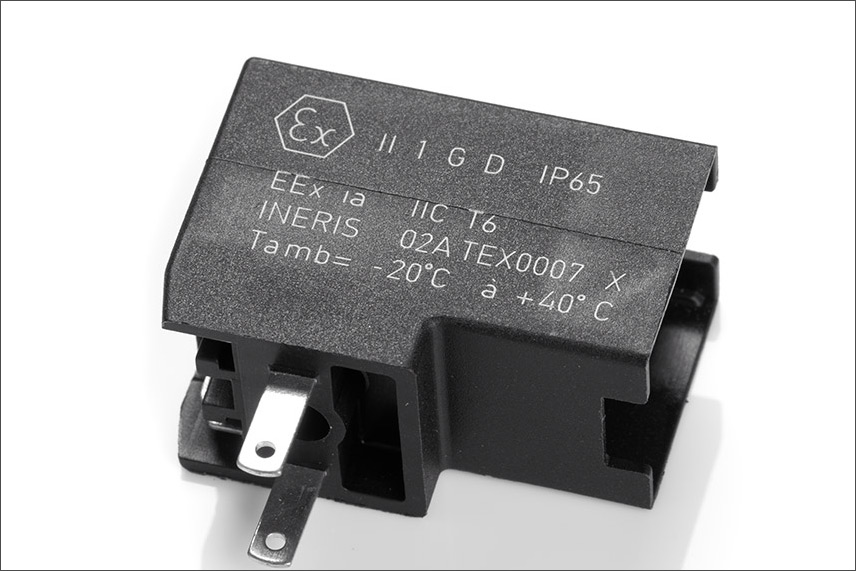

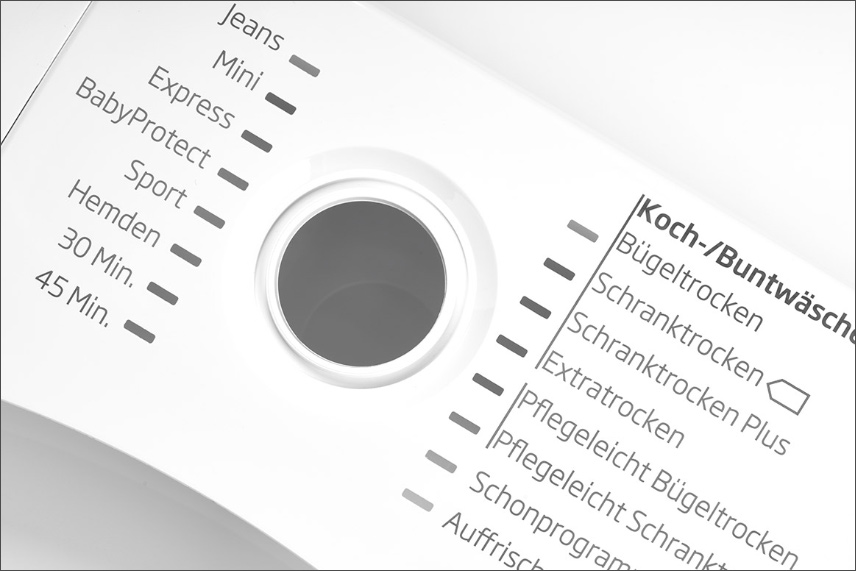

Ce laser est particulièrement adapté au marquage précis des plastiques et du verre. Le marquage laser ne génère qu’une très faible charge thermique. Cela signifie que même les produits très sensibles peuvent être marqués avec un contraste élevé et en douceur. Le matériau n’est pratiquement soumis à aucune contrainte thermique ou mécanique. Le laser est stable et nécessite peu d’entretien grâce au refroidissement thermoélectrique par air. Les systèmes de refroidissement air/eau ou eau ne sont pas nécessaires et évitent à l’utilisateur des travaux de maintenance fastidieux.
Le système est une solution de protection laser de classe 4. ACI propose des stations laser de différentes conceptions en tant que solution complète pour un fonctionnement conforme à la classe de protection laser 1.
| DPL Magic Marker | DPL Genesis Marker | DPL Nexus Marker | |
|---|---|---|---|
| Type de laser | Nd:YAG | Nd:YAG | Nd:YAG |
| Puissance du laser | 5 W | 8 W | 12 W |
| Longueur d’onde | 1 064 nm | 1 064 nm | 1 064 nm |
| Mode de fonctionnement | pulsé | pulsé | pulsé |
| Qualité du faisceau | M² < 2,5 | M² < 1,5 | M² < 2 |
| Classe laser | 4, en option 1 | 4, en option 1 | 4, en option 1 |
| Dimensions (L x I x H) | 740 x 201 x 233 mm | 740 x 201 x 233 mm | 740 x 201 x 233 mm |
| Poids | 20 kg | 20 kg | 20 kg |
| Interfaces | USB | USB | USB |
| Sécurité fonctionnelle conforme à la norme DIN EN ISO 13849-1 | Ple | PLe | PLe |
| Matériel et procédure | DPL Magic Marker | DPL Genesis Marker | DPL Nexus Marker |
|---|---|---|---|
| Métal trempé | |||
| Graver du métal | |||
| Retirer le métal | |||
| Plastique mousse | |||
| Carboniser le plastique | |||
| Graver du plastique | |||
| Retrait de la feuille | |||
| Couverture de couleur de feuille | |||
| Verre | |||
| Céramique | |||
| Bois, papier, cuir |
Le système laser est commandé par notre propre logiciel laser Magic Mark. Il permet de marquer des pièces avec des textes, des graphiques, des codes (codes DataMatrix, codes à barres), des numéros de série et des logos. Il est également possible de réaliser des marquages périphériques sans amorce sur des pièces à symétrie de rotation. Une gestion intelligente des droits permet de créer différents groupes d’utilisateurs. Le système laser peut ainsi être adapté aux exigences de chaque utilisateur. Le fonctionnement entièrement automatique avec un échange de données vers différentes sources de données est possible sans problème lors de l’utilisation dans des lignes de production automatisées. En option, les fonctions de Magic Mark peuvent être étendues à l’aide de plug-ins, tels que le module de code ou de script.
Tous les systèmes laser sont équipés d’un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l’utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).

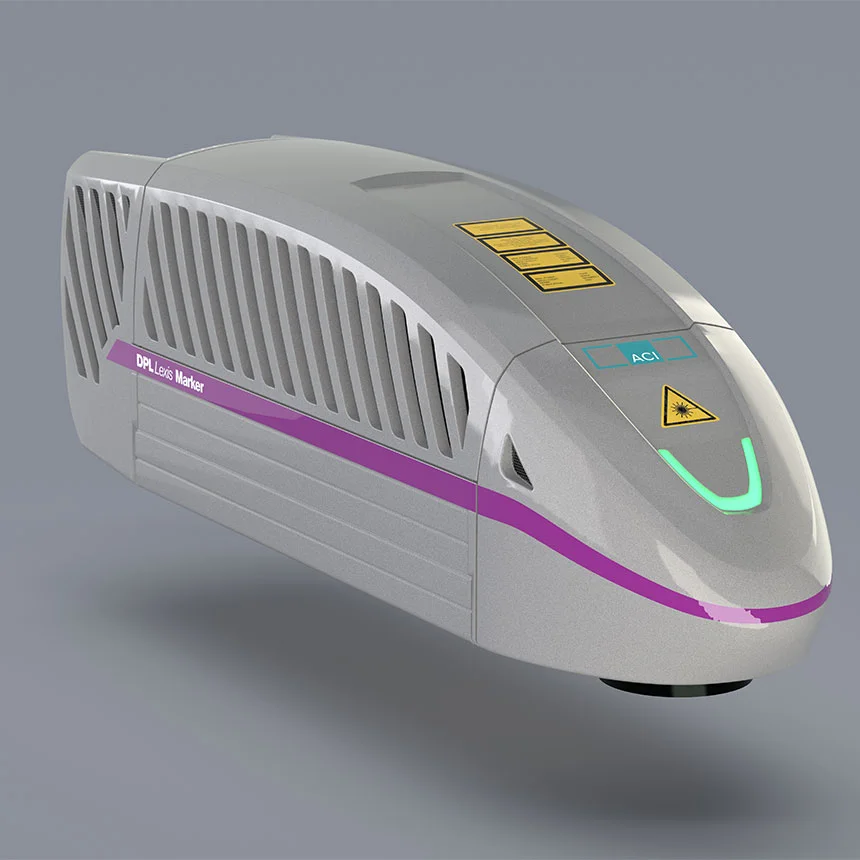

Lors du marquage d’un produit ou d’un composant, l’objectif est de créer un marquage permanent, très contrasté et à haute résolution. En outre, il ne doit provoquer qu’une contrainte minimale sur le matériau ou modifier ses propriétés. Les systèmes laser de la série Business Diode UV répondent de manière optimale à ces exigences.
